POSIBLES CONFIGURACIONES CON LOS CASETONES
Y LAS PLACAS
Reti
block
3 cms.
3 cms.
NERVIO (10 -12-14-16 cms.
)
NERVIO (10 -12-14-16 cms.
)
SEPARADOR DE ARMADURA
SEPARADOR DE ARMADURA
2.5 cms.
2.5 cms.
ARMADURA DE REPARTO
ARMADURA DE REPARTO
ALTURA CASETON Y NERVIO
ALTURA CASETON Y NERVIO
CASETON E.
P
.
S.
CASETON E.
P
.
S.
NEGATIVO
NEGATIVO
5 cms.
5 cms.
INTEREJE
INTEREJE
ARM.
POSITIVO
ARM.
POSITIVO
CANTO TOTAL ARQUTECTÓNICO
CANTO TOTAL ARQUTECTÓNICO
CANTO ESTRUCTURAL
CANTO ESTRUCTURAL

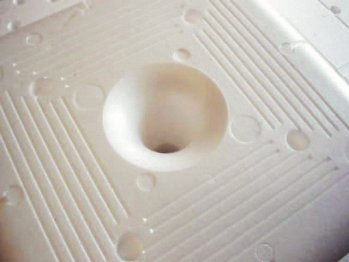

El sistema Retiblock garantiza la s
ujeción de la placa con el casetón, mientras s
e vierte el hormigón éste
penetra por el orificio central del
casetón hacia el inter
ior de la placa, la cual, posee una bóveda qu
e
al fraguar el hormigón se forma un rem
ache que hace imposible el des
prendimiento de la placa; por otra
parte las placas, en las esquinas tienen un chaflán para que s
e pueda observar el hormigón en los
nervios,
que a su vez nos sirve de sujeción y s
oporte de las placas en las es
quinas.
P
O
L
I
S
U
R
2
0
0
0
,
S
.
A
.
POSIBLES CONFIGURACIONES CON LOS CASETONES Y LAS PLACAS RETIBLOCK
RETICULAR
UNIDIRECCIONAL
CASETON
INTEREJE
NERVIO
CANTOS
CASETON
INTEREJE
NERVIO
CANTOS
70 X 70
80 X 80
10
22
58 X 86
68
10
20
82 X 82
12
25
70
12
22
84 X 84
14
27
72
14
25
86 X 86
16
30
74
16
30
68 X 68
78 X 78
10
22
55 X 86
65
10
20
80 X 80
12
25
67
12
23
82 X 82
14
27
69
14
26
84 X 84
16
30
71
16
60 X 60
70 X 70
10
25
Las placas tienen las mismas medidas que los interejes.
72 X 72
12
27
74 X 74
14
30
Las alturas de los casetones son comunes para todos los
interejes.
76 X 76
16
Las medidas son en cm.
55 X 55
65 X 65
10
15
67 X 67
12
18
69 X 69
14
21
71 X 71
16
23
A su vez se pueden combinar los casetones, con las
distintas placas, Definiéndose los
interejes y anchuras de
los nervios.
Para cualquier otra configuración consultar con la
oficina Técnica.
POSIBLES CONFIGURACIONES CON LOS CASETONES Y PLACAS RETIBLOCK
